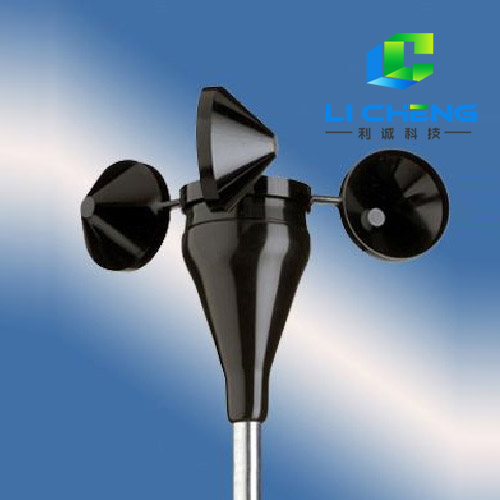

產品概述：
該款傳感器采用低慣性風標及精密電位器，靈敏度高，精度高。精密信號處理單元可根據用戶需求輸出各種信號。本產品具有量程大、線性好、觀測方便、穩定可靠等優點，可廣泛用于風資源分析、氣象研究、海洋、環境監測、機場、港口、實驗室、工農業及交通國防軍事等**域。
產品特點：
1、黑色萊克桑（Lexan）材質的風杯（不易碎）具有一定的熱值，比金屬材質的風杯具有更好的防冰效果。
2、無可匹敵的多重優點：簡單流暢的設計、高精度、低成本，使得成為行業內專業人士的首選。
3、由于輸出值線性變化，適用于許多數據采集設備。
4、設計簡單、實用、高精度的風速計。已經有**過*000個風速計在風場、山頂、千家萬戶、測風點處使用著。
傳感器類型
3杯測速儀
測量范圍
1 m/s～96 m/s (2.2 mph～214 mph) (最高記錄)
測量精度
電位器的線性度在1％以內
兼 容 性
所有NRG記錄儀
信號類型
低輻的交流正弦波，頻率與風速成線性比例
傳遞函數
通用傳遞函數
尺度參數(斜率): 0.765 m/s/Hz (1.711 mph/Hz)
偏差: 0.35 m/s (0.78 mph)
參照白皮書 "The Maximum Type 40 Anemometer Calibration Project" 獲取更多信息標 定
每個的風速計單獨標定，標定報告提供電子版下載
輸出信號
0 Hz～125 Hz (最高記錄)
輸出電壓
最小80 mV (波峰至波峰)
60Hz處輸出電壓
典型值12 V (波峰至波峰)
輸出輻度與風速不成正比不確定性
符合IE 61400-12-1 A類操作范圍，操作標準不確定度在10m/s時為+/- 0.14 m/s
符合IE 61400-12-1 B類操作范圍，操作標準不確定度在10m/s時為+/- 0.45 m/s
參照標定表單獲取標定不確定度信息
參照應用注釋 "#40C Anemometer Uncertainty" 獲取更多定義和信息閾 值
0.78 m/s (1.75 miles per hour)
距離系數
（63%恢復）
3.0 m (10 feet)
慣性力矩
68 x 10-6 S-ft2
葉輪掃掠直徑
190 mm (7.5 inches)
運行溫度范圍
-55℃～60 ℃(-67 ℉～140 ℉)
運行濕度范圍
0～100%RH
固 定
置于一個13 mm (0.5 inch)直徑并帶有開口銷和緊定鏍絲的桅桿上
所需工具
0.25 inch (6.35 mm)鏍絲刀，凡士林，電工膠帶
連 接
4～40黃銅六角螺母/后部接口
重 量
0.14 kg (0.3 pounds)
尺 寸
3杯錐形截面，直徑51毫米（2英寸）
整體裝配高度81毫米（3.2英寸）風 杯
一體注塑黑色聚碳酸酯
主 體
外殼是黑色ABS塑料
軸
鈹銅，完全硬化
軸 承
改良聚四氟乙烯，自潤滑
磁 鐵
鋇磁材料1、25毫米（1英寸）直徑13毫米（0.5英寸）長，4極
線 圈
單線圈，線軸清盤，4100繞#40線，屏蔽ESD保護
保 護 罩
包括保護性聚氯乙烯傳感器端口保護罩
端 口
黃銅
廣泛用于風資源分析、氣象研究、海洋、環境監測、機場、港口、實驗室、工農業及交通國防軍事等領域。
